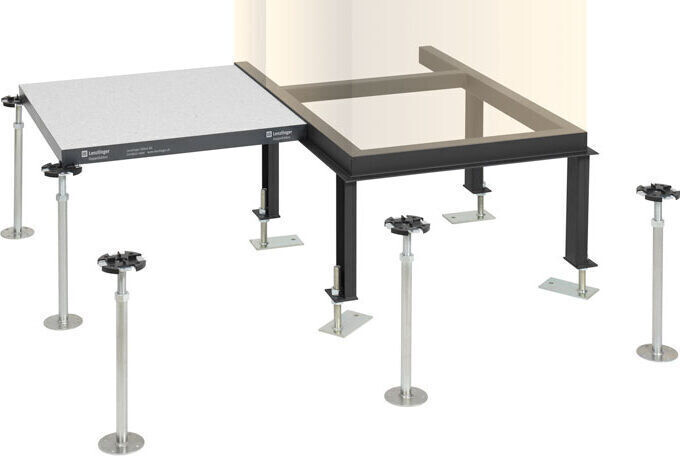

Grundrahmen

Die Doppelbodenplatten liegen auf Grundrahmen mit Nasenprofilen, wodurch störende, zusätzliche Stützen in Bereichen mit vielen Kabelinstallationen entfallen. Dies ermöglicht das ungehinderte Öffnen der Platten bis an den Schrank, was die Installation erheblich erleichtert. Die höhenverstellbaren Stützen werden mit Dübeln auf dem Unterboden befestigt, wobei die Stützenabstände entsprechend der Grösse und dem Gewicht des Tableaus oder Verteilschrankes angepasst werden. Die Querprofile aus Vierkant-Stahlrohr sind im Abstand von etwa 1000 mm oder gemäss der Schrankeinteilung angeordnet.

Das Nasenprofil des zusammengeschweissten Grundrahmens misst 50/40/22/2 mm, und das Vierkant-Stahlrohr hat die Maße 40/40/2 mm. Die an den Rahmen geschweissten Stützen aus U-Profilen ruhen auf einer Fußstütze, die mit einem M18-Gewindebolzen ausgestattet ist und kraftschlüssig mit Dübeln auf dem Unterboden befestigt wird.

Die Tragfähigkeit der Grundrahmen richtet sich nach der Belastbarkeit des Doppelbodens. Bei einer Rahmenbreite von 500 bis 800 mm beträgt diese 1500 kg pro Laufmeter Grundrahmen. Mit Anpassungen der Rahmen- und eventuell auch der Doppelbodenkonstruktion kann die Belastung erhöht werden, beispielsweise für Hochspannungsanlagen. Unsere Experten beraten Sie gerne zu individuellen Anforderungen.

Alle Profilteile sind mit schwarzer Grundierung oder feuerverzinkt, während die Fussplatte und der Gewindebolzen promatverzinkt sind.

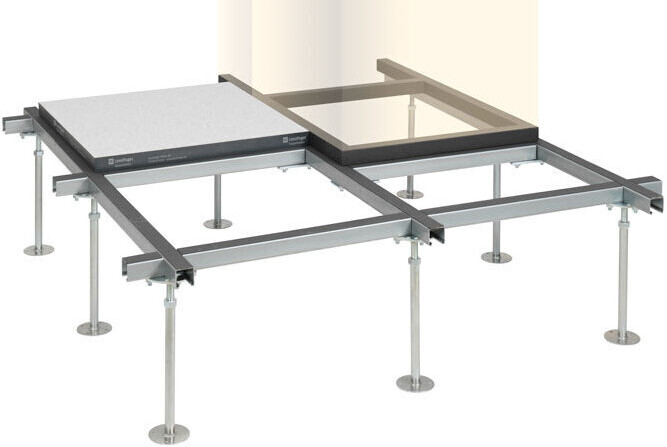

Die Vierkantstahlrohre des Sockelrahmens liegen auf den C-Profilen der Typ 8 Unterkonstruktion und sind mit Schrauben befestigt. Die Profile der Unterkonstruktion sind durchlaufend, wodurch die Platten ungehindert bis an den Schrank geöffnet werden können, was die Installation erheblich erleichtert. Die Querprofile sind im Abstand von ca. 1000 mm oder gemäss der Schrankeinteilung angeordnet.

Die Sockelrahmen bestehen aus zusammengeschweissten Vierkant-Stahlrohren mit den Massen 40/40/2 mm. Je nach Anforderungen sind auch Profile von 50/50/2 mm oder 60/50/2 mm möglich. Die Tragfähigkeit der Grundrahmen richtet sich nach der Tragfähigkeit der Unterkonstruktion.

Alle Profilteile sind entweder mit schwarzer Grundierung behandelt oder feuerverzinkt.

Der geschweisste USV-Rahmen besteht aus einem Hutprofil mit den Abmessungen 90/50/20/4 mm. Die an den Rahmen geschweissten Stützen aus U-Profilen lagern auf einer Fussstütze, die mit einem Gewindebolzen M18 kraftschlüssig auf den Unterboden befestigt wird. Im Rahmen sind verschiebbare Fahrbahnen für den Transport der USV-Anlage vorgesehen.

Alle Profilteile sind entweder mit schwarzer Grundierung behandelt oder feuerverzinkt, während Fussplatte und Gewindebolzen promatverzinkt sind.

Der geschweisste Trafo-Rahmen besteht je nach den projektspezifischen Anforderungen und Lasten entweder aus Vierkantprofilen oder Doppel-T-Trägern, die als Laufschiene für den Trafo dienen. Alle Profilteile sind entweder mit schwarzer Grundierung behandelt oder feuerverzinkt.
