Unterkonstruktionen – passend für jeden Raum

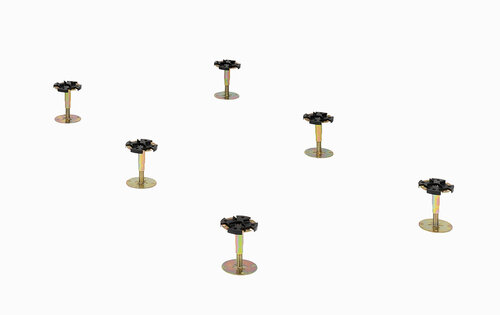

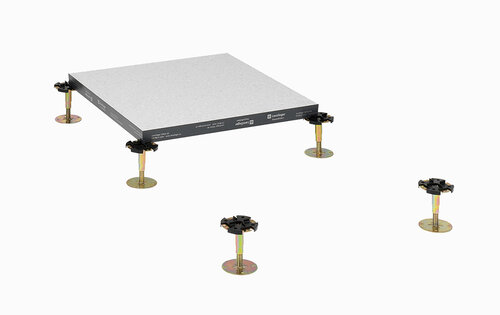

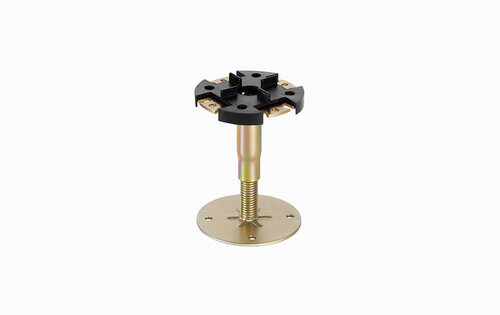

Die Unterkonstruktion Typ 4 mit Einzelstützen ist ideal für Räume mit wenig gebäudetechnischen Installationen und Einbauhöhen von 100 bis 200 mm geeignet. Dank der niedrigsten Stützen in unserem Sortiment und unseren Dünnplatten ist auch eine nachträgliche Installation in Gebäuden mit geringen Raumhöhen und einer Einbauhöhe von nur 60 bis 100 mm (lichte Höhe des Hohlraums ca. 40 bis 80 mm) möglich. Die Stützen werden im Normraster der Platten 600 x 600 mm installiert. Die Flächenlast beträgt je nach Aufbau der Doppelbodenplatten 10 bis 30 kN/m2.

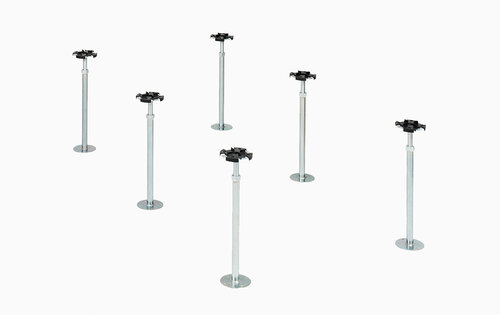

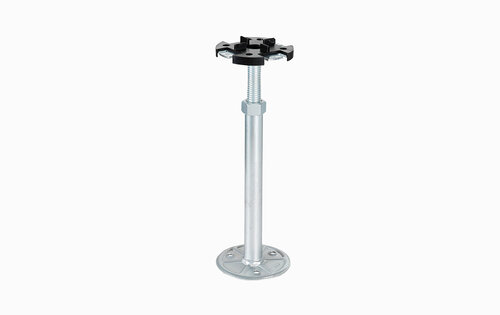

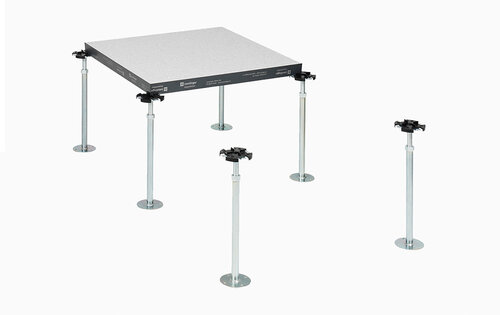

Die Unterkonstruktion Typ 5 mit Einzelstützen ist die Standardlösung für normale Einbauhöhen von 200 bis 600 mm. Dieses trägerlose System gewährleistet eine problemlose Zugänglichkeit in den Hohlraum zu jeder Zeit und an jedem Ort. Mit einer lichten Höhe des Hohlraums von ca. 160 bis 560 mm bietet es ausreichend Platz für Datenleitungen, Elektrokabel, Kabeltrassen, Heizungsleitungen, Kühlleitungen, Klimakanäle und die Kreuzung verschiedener Leitungen. Die Stützen werden im Normraster der Platten 600 x 600 mm installiert. Die Flächenlast beträgt je nach Aufbau der Doppelbodenplatten 10 bis 30 kN/m2.

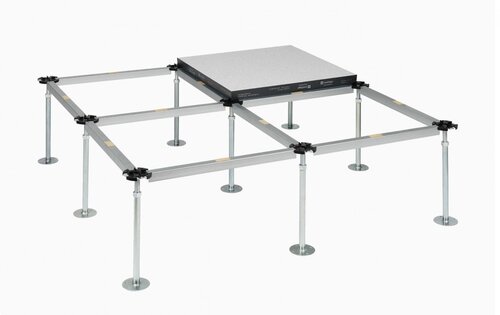

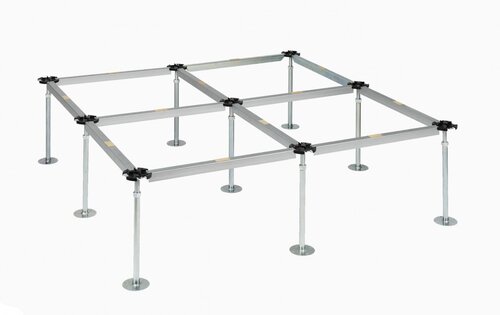

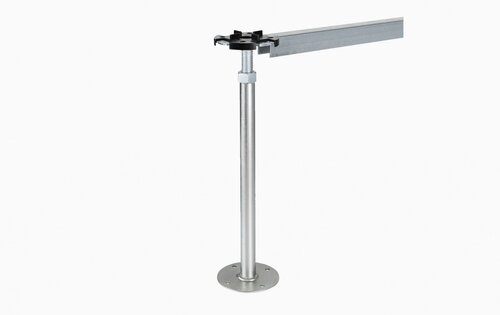

Die Unterkonstruktion Typ 6 ist für Einbauhöhen von 500 bis 800 mm ausgelegt. Sie verfügt über Einzelstützen wie Typ 5 sowie zusätzliche, lose eingehängte Rasterstäbe. Diese erhöhen die horizontale Stabilität von Doppelböden, insbesondere wenn schwere Geräte darauf stehen und häufig Nachinstallationen von Kabeln durchgeführt werden müssen. Mit einer lichten Höhe des Hohlraums von ca. 430 bis 730 mm bietet sie ausreichend Platz für Datenleitungen, Elektrokabel, Kabeltrassen, Heizungsleitungen, Kühlleitungen, Klimakanäle und die Kreuzung verschiedener Leitungen. Die Stützen werden im Normraster der Platten 600 x 600 mm installiert. Die Flächenlast beträgt je nach Aufbau der Doppelbodenplatten 10 bis 30 kN/m2.

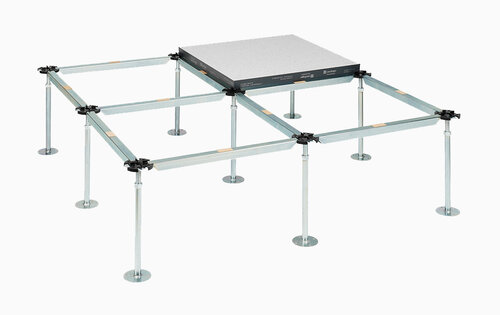

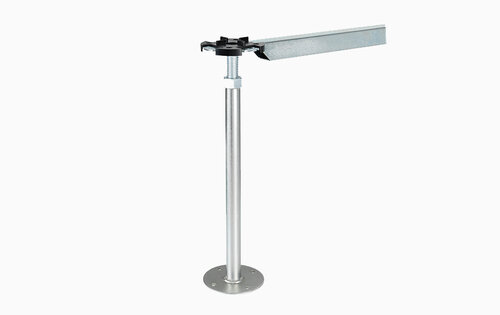

Die Unterkonstruktion Typ 7 ist für erhöhte statische Anforderungen und Einbauhöhen von 300 bis 800 mm konzipiert. Sie verfügt über Einzelstützen wie Typ 5 sowie zusätzliche, lose eingehängte Träger. Diese erhöhen die Tragfähigkeit der Platten und verbessern die horizontale Stabilität von Doppelböden, insbesondere wenn schwere Geräte darauf platziert werden und häufig Nachinstallationen von Kabeln erfolgen müssen. Mit einer lichten Höhe des Hohlraums von ca. 230 bis 730 mm bietet sie ausreichend Platz für Datenleitungen, Elektrokabel, Kabeltrassen, Heizungsleitungen, Kühlleitungen, Klimakanäle und die Kreuzungen verschiedener Leitungen. Die Stützen werden im Normraster der Platten 600 x 600 mm installiert. Die Flächenlast beträgt je nach Aufbau der Doppelbodenplatten 15 bis 30 kN/m2.

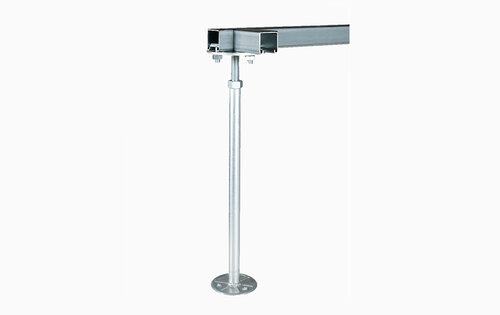

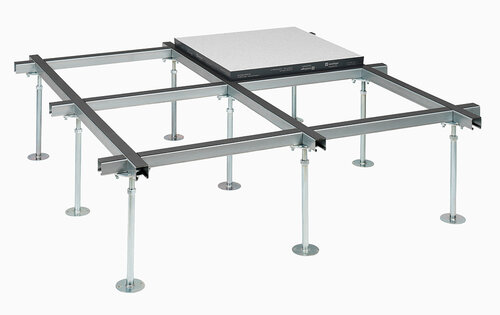

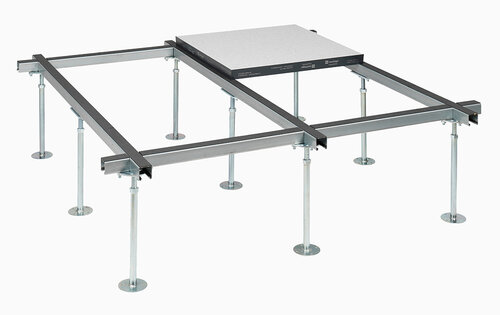

Die Unterkonstruktion Typ 8 ist auf einem Trägersystem aus Längs- und Querträgern im Raster 600 x 600 mm aufgebaut, die mittels Ankerschrauben kraftschlüssig mit den Stützen verbunden sind. Auch ohne Platten absorbiert das System Zug- und Schubkräfte. Es eignet sich für Einbauhöhen von 300 bis 2000 mm. Mit verschiedenen Profilgrössen kann die Tragfähigkeit oder der Stützenabstand den jeweiligen Anforderungen angepasst werden. Zur Überbrückung von Kanälen und Leitungen können Stützen auch ausserhalb des Rasters platziert werden. Die Flächenlast beträgt je nach Aufbau der Doppelbodenplatten 15 bis 40 kN/m2.
